友發焊接鋼管加工工藝深度解析

　　友發集團作為國內焊接鋼管領域的領軍企業，其加工工藝以自動化、高精度、全流程質量控制為核心，覆蓋直縫焊管(ERW/SAWL)和螺旋焊管(SSAW)兩大類產品。以下從原料處理、成型焊接、熱處理、防腐加工、質量檢測五大環節展開，結合技術參數與實際案例，解析友發焊接鋼管的工藝優勢。

　　一、原料處理：從鋼板到管坯的精準控制

　　1. 原料選擇

　　鋼種：Q195-Q355級熱軋帶鋼(符合GB/T 700/GB/T 1591標準)，X42-X80級管線鋼(API 5L標準)。

　　規格：

　　直縫焊管：帶鋼寬度150-2000mm，厚度1.5-25mm。

　　螺旋焊管：帶鋼寬度≥1.5倍管徑(如Φ1020mm管需≥1600mm寬帶鋼)。

　　2. 預處理工藝

　　表面清潔：

　　酸洗(鹽酸濃度15%-20%，溫度60-80℃)去除氧化皮，時間5-15分鐘。

　　高壓水沖洗(壓力≥10MPa)確保無殘留酸液。

　　矯平：

　　七輥矯平機(精度±0.5mm/m)，消除帶鋼波浪形變形。

　　定尺切割：

　　激光切割機(精度±0.1mm)，按訂單需求切割成管坯長度(如6-12米)。

　　二、成型焊接：核心工藝的自動化與精細化

　　1. 直縫焊管成型焊接(ERW/SAWL)

　　關鍵控制點：

　　ERW焊縫擠壓：擠壓輥壓力≥50MPa，確保焊縫熔合良好。

　　SAWL焊劑覆蓋：焊劑厚度≥25mm，防止氧化。

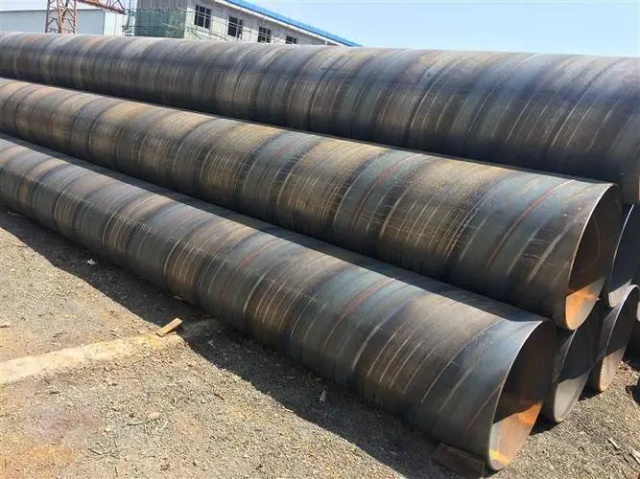

　　2. 螺旋焊管成型焊接(SSAW)

　　成型工藝：

　　三輥成型機(角度可調55°-75°)，帶鋼螺旋卷曲成管，焊縫呈螺旋狀。

　　焊接參數：

　　焊接速度0.5-2m/min，電流1000-2000A，電壓32-42V。

　　優勢：

　　帶鋼利用率≥95%(比直縫管高10%-15%)，適合大口徑(Φ219-Φ4200mm)。

　　三、熱處理：消除應力，提升性能

　　1. 焊縫退火

　　設備：中頻感應加熱爐(功率≥200kW)。

　　參數：

　　加熱溫度600-650℃，保溫時間2-5分鐘，空冷至室溫。

　　效果：

　　焊縫硬度降低20%-30%，延伸率提升15%-20%，抗裂性增強。

　　2. 整體正火(可選)

　　適用場景：高鋼級管(如X70/X80)或低溫環境(-20℃以下)。

　　參數：

　　加熱至900-930℃，保溫1小時/25mm壁厚，風冷至室溫。

　　效果：

　　晶粒細化，沖擊功提升≥34J(-20℃)，適用于極寒地區。

　　四、防腐加工：延長使用壽命的關鍵

　　1. 內壁防腐

　　2. 外壁防腐

　　五、質量檢測：全流程監控，確保零缺陷

　　1. 在線檢測

　　焊縫檢測：

　　X射線探傷(靈敏度≥2%IACS)，檢測焊縫內部氣孔、夾渣。

　　超聲波探傷(頻率2.5-5MHz)，檢測焊縫未熔合、裂紋。

　　尺寸檢測：

　　激光測徑儀(精度±0.02mm)，實時監控外徑、壁厚。

　　2. 成品檢測

　　水壓試驗：

　　壓力≥1.5倍設計壓力(如6.4MPa管需試驗壓力≥9.6MPa)，保壓時間≥5秒。

　　防腐層檢測：

　　電火花檢測(擊穿電壓≥15kV)，確保防腐層無針孔。

　　附著力測試(劃格法)，膠粘劑層附著力≥5級(ISO 2409標準)。

　　3. 認證與標準

　　國內認證：GB/T 3091(低壓流體管)、GB/T 9711(石油天然氣管)。

　　國際認證：API 5L、ISO 9001、ISO 14001。

　　六、友發焊接鋼管工藝優勢總結

　　自動化程度高：

　　從原料到成品全流程自動化，減少人為誤差，生產效率提升30%-50%。

　　質量控制嚴格：

　　100%焊縫檢測+水壓試驗，產品合格率≥99.9%。

　　防腐技術領先：

　　3PE防腐層壽命≥30年，熱鍍鋅層耐鹽霧≥3000小時。

　　定制化能力強：

　　可生產Φ15-Φ4200mm、壁厚1.5-25mm的各類鋼管，滿足個性化需求。

　　七、應用案例與選型建議

　　1. 案例1：輸油管道(Φ820×10mm X60鋼級)

　　工藝：螺旋焊管+3PE防腐。

　　檢測：X射線探傷合格率100%，水壓試驗壓力9.6MPa無泄漏。

　　效果：運行5年無腐蝕，輸送效率穩定。

　　2. 案例2：城市供水(DN300×8mm Q235B)

　　工藝：直縫焊管+環氧樹脂內涂。

　　檢測：內涂層厚度≥80μm，附著力1級，鹽霧試驗≥1000小時。

　　效果：水質達標，管網壽命延長至20年。

　　3. 選型建議

　　高壓場景：優先選SAWL或SSAW焊管，鋼級≥Q355B。

　　腐蝕環境：必選3PE或鍍鋅防腐，內壁涂環氧樹脂。

　　大口徑需求：螺旋焊管成本更低(比直縫管低10%-15%)。

　　結論

　　友發焊接鋼管通過原料精選、工藝優化、全流程檢測，實現了高強度、高耐久、低成本的產品特性。無論是能源輸送、市政工程還是工業應用，友發工藝均能提供安全可靠、經濟高效的解決方案。
